기술 - Article 2024.09.20

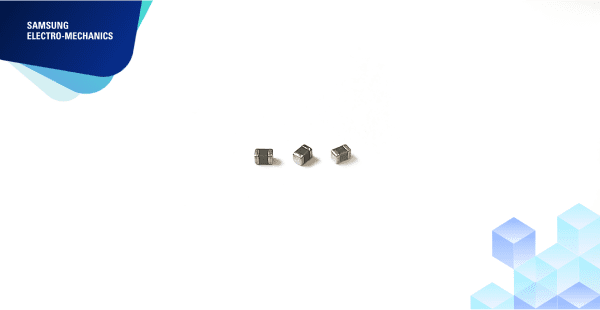

삼성전기 차량용 MLCC 0805 inch C0G 22nF~33nF 신제품 출시

▷ 0805 inch (2.0×1.25mm) 사이즈, C0G(-55 to 125℃), 정격 50V에서 정전용량 22nF~33nF을 구현하는 CL21C333JBQ1PN#, CL21C223JBQ1PN# 기종을 개발하여 양산을 개시하였습니다.

샘플 제공도 가능합니다.



▷ 차량 내 GPS 안테나, 스마트 (키리스) 엔트리 및 커넥티드 카 시스템용 모듈의 소형화 Trend가 확산됨에 따라, 적층 세라믹 커패시터의 소형화 요구 또한 증가하고 있습니다.



▷ 이에 삼성전기는 독자적인 세라믹 및 전극 재료의 미립화와 초정밀 적층 공법을 적용하여 C0G 기존 1206 inch (3.2x1.6mm)에서 0805 inch (2.0x1.25mm)로 사이즈를 축소하고, 정전용량을 기존 10nF에서 33nF까지 확대함으로써 해당 Application의 소형화/고용량화 요구를 충족함과 동시에 47nF/56nF 의 신규 개발을 통해 제품 Coverage를 지속 확대, 공급 예정입니다.





Samsung

Size

(inch/mm)

Capacitance

Rated Voltage

TCC

CL21C333JBQ1PN#

0805/2012

33㎋

50Vdc

C0G

CL21C223JBQ1PN#​

22㎋

50Vdc

(C0G : -55℃~125℃ 온도 영역에서의 용량 변화율 : 0±30ppm/℃)



Lineup of C0G (High-capacitance)

 Size

(inch/mm)

Rated Voltage & Capacitance

Application

Example

 In MP

New

Under Dev.

(2025.Q1)

 50V

50V

25V

 0805/2012

 10

22

33

47㎋*

56㎋*

Communication Module for Network

* CL21C563JAY1PN#(47㎋), CL21C473JAY1PN#(56㎋)

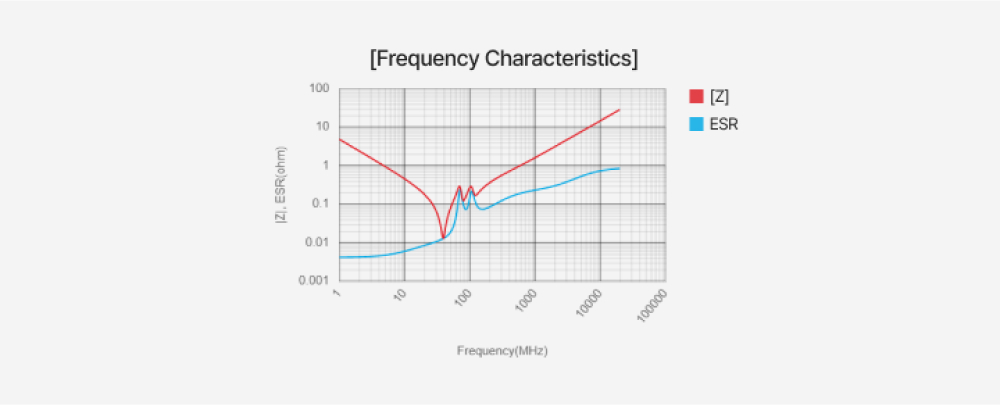

Frequency Characteristics
