Silicon Capacitor

박막화와 Low ESL에 유리한 Silicon Capacitor

Silicon Capacitor는 Silicon 위에 유전체/내부전극을 Stack하여 Capacitor를 형성한 제품입니다. Wafer Grinding을 통해 두께 100㎛ 이하로 박막화가 가능하여, Package에서 두께의 제약 없이 적용이 가능합니다. 또한 Low ESL로 전원의 안정화에 유리하고, 전압과 온도변화에 높은 안정성을 가지고 있습니다.

박막화
Low ESL

Silicon Capacitor 카탈로그 바로가기

실장 위치

Package 하단면에 실장 되는 Land Side Type, Package 상단면에 실장 되는 Top Side Type과 Substrate 내부에 내장되는 Embedded Type을 제공하고 있습니다. 또한 Capacitance, 두께, Size, Pad 디자인 등 고객 요구사항에 맞춰 설계 및 제작 가능합니다.

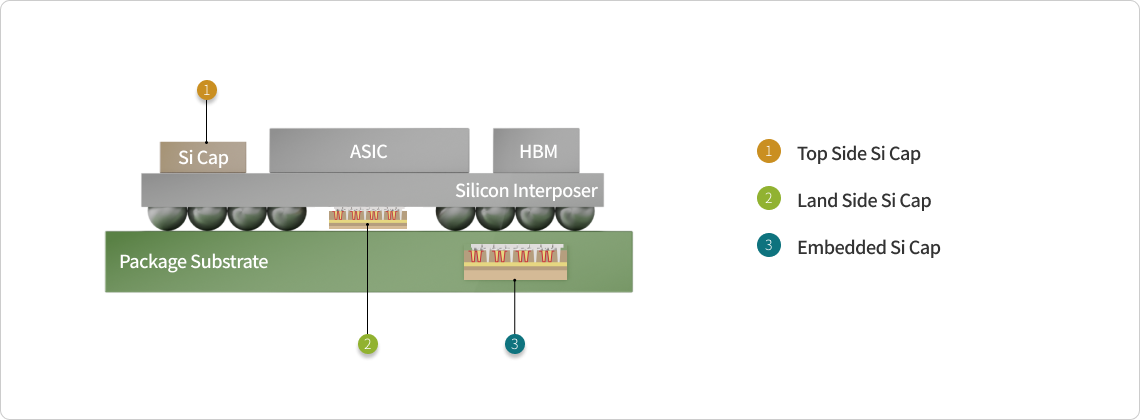

반도체 패키지 단면 구조도. 상단에 Si Cap, ASIC, HBM이 Silicon Interposer 위에 배치되어 있고, 하단에 Package Substrater가 있다. Silicon Capacitor는 세 위치에 적용된다: 1. Top Side Si Cap - Silicon Interposer 위 Si Cap 컴포넌트, 2. Land Side Si Cap - Package Substrate와 Silicon Interposer 사이, 3. Embedded Si Cap - Package Substrate 내부 임베디드

Product Search

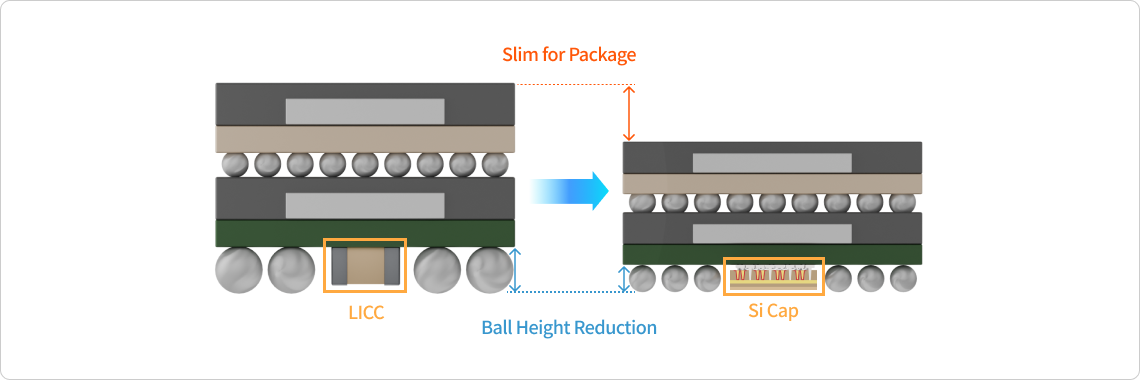

반도체 패키지 슬림화 비교 다이어그램. 왼쪽은 기존 구조로 하단에 LICC(Land side Ceramic Capacitor)가 적용되어 있고, 오른쪽 화살표 방향의 개선 구조에서는 LICC 대신 Si Cap이 적용된다. Si Cap은 높이가 낮아 Ball Height Reduction이 가능하며, 그 결과 전체 패키지 높이가 줄어드는 Slim for Package 효과를 나타낸다.

Wafer Grinding으로 두께 100㎛ 이하의 박막화가 가능하며,
Low ESL로 전원의 안정화에 유리한 제품
